熱塑性橡膠彈性體復合材料拉伸強度試驗機操作規程
1啞鈴狀試樣
將試樣對稱地夾在熱塑性橡膠彈性體復合材料拉伸強度試驗機的上、下夾持器上，使拉力均勻地分布在橫截面上。根據需要，裝配一個伸長測量裝置。啟動試驗機，在整個試驗過程中連續監測試驗長度和力的變化，精度在±2%之內。
熱塑性橡膠彈性體復合材料拉伸強度試驗機夾持器的移動速度:1型,2型和1A型試樣應為500 mm/min}-50 mm/min, 3型和4型試樣應為200 mm/min士20 mm/minx
如果試樣在狹窄部分以外斷裂則舍棄該試驗結果，并另取一試樣進行重復試驗。
注:1采取目側時，應避免視覺誤差。

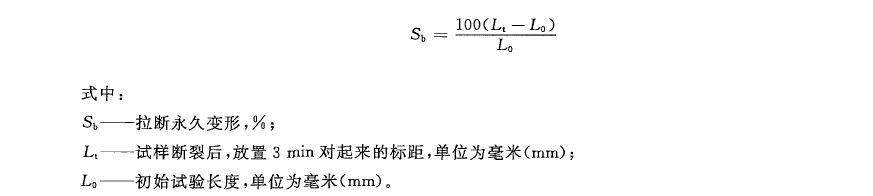

2在測拉斷永久變形時，應將斷裂后的試樣放置3 min，再把斷裂的兩部分吻合在一起，用精度為0.05mm的量具測量吻合后的兩條平行標線間的距離。拉斷永久變形計算公式為:
2環狀試樣
將試樣以張力比較小的形式放在兩個滑輪上。啟動熱塑性橡膠彈性體復合材料拉伸強度試驗機，在整個試驗過程中連續監測滑輪之間的距離和應力，精確到士2%。
可動滑輪的標稱移動速度:A型試樣應為500 mm/min士50 mm/min, B型試樣應為100 mm/min士10 mm/min
